随着现代化社会的发展，钢结构越来越受到人们的青睐，钢结构建筑也随之普及。

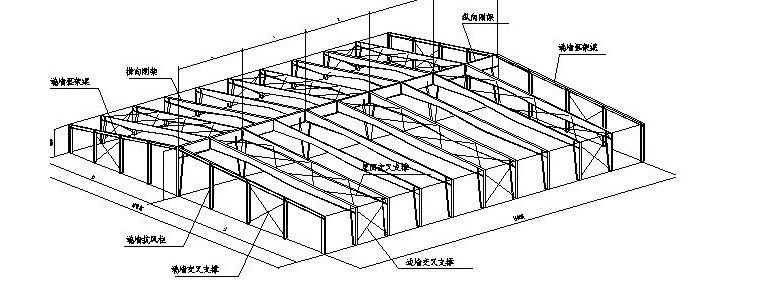

当钢屋盖以平面桁架作为主要承重构件时，各个平面桁架（屋架）要用各种支撑及纵向杆件（系杆）连成一个空间几何不变的整体结构，才能承受荷载。这些支撑及系杆统称为屋盖支撑。它由上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑及系杆组成。下面分别介绍各类支撑及系杆的位置、组成、形式及计算和构造。
　　1、上弦横向水平支撑
　　上弦横向水平支撑一般布置在屋盖两端（或每个温度区段的两端）的两榀相邻屋架的上弦杆之间，位于屋架上弦平面沿屋架全跨布置，形成一平行弦桁架，其节间长度为屋架节间距的2~4倍。它的弦杆即屋架的上弦杆，腹杆由交叉的斜杆及竖杆组成。交叉的斜杆一般用单角钢或圆钢制成（按拉杆计算），竖杆常用双角钢的T型截面。当屋架有檩条时，竖杆由檩条兼任。
　　2、下弦横向水平支撑
　　下弦横向水平支撑布置在与上弦横向水平支撑同一开间，它也形成一个平行弦桁架，位于屋架下弦平面。其弦杆即屋架的下弦，腹杆也是由交叉的斜杆及竖杆组成，其形式和构造与上弦横向水平支撑相同。横向水平支撑的间距不宜大于60m，当温度区段长度较长时，应在中部增设上下弦横向水平支撑。
　　3、下弦纵向水平支撑
　　它位于屋架下弦两端节间处，位于屋架下弦平面，沿房屋全长布置，也组成一个具有交叉斜杆及竖杆的平行弦桁架，它的端竖杆就是屋架端节间的下弦。下弦纵向水平支撑与下弦横向水平支撑共同构成一个封闭的支撑框架，以保证屋盖结构有足够的水平刚度。
　　4、垂直支撑
　　垂直支撑位于上、下弦横向水平支撑同一开间内，形成一个跨长为屋架间距的平行弦桁架。它的上、下弦杆分别为上、下弦横向水平支撑的竖杆，它的端竖杆就是屋架的竖杆（或斜腹杆）。垂直支撑中央腹杆的形式由支撑桁架的高跨比决定，一般常采用W形或双节间交叉斜杆等形式。腹杆截面可采用单角钢或双角钢Ｔ形截面。
　　5、在沿厂房纵向每间隔4～6个屋架应设置垂直支撑，以保证屋架安装时的稳定性。系杆在未设横向支撑的开间，相邻平面屋架由系杆连接。系杆通常在屋架两端，有垂直支撑位置的上、下弦节点以及屋脊和天窗侧柱位置，沿房屋纵向通长布置。系杆对屋架上、下弦杆提供侧向支承，因此必要时，还应根据控制这些弦杆长细比的要求按一定距离增设中间系杆。对于有檩屋盖，檩条可兼作系杆。
